Session 1.1｜CUDA Programming Model
为什么 GPU 上的一个线程不比 CPU 更快，却能完成更大规模的并行计算？
CUDA 为何要把线程组织成 Thread、Block 和 Grid？Warp 又是什么？
当我们从 CUDA 转向 Triton、TileLang，编程视角为什么会从“一个线程”变成“一块数据”？
- MLSys on GPU: SIMD 与 SIMT、Throughput 与 Latency，以及 GPU 为何适合大规模并行计算
- CUDA Programming Model: Host 与 Device、Kernel Launch、Thread / Block / Grid、Warp，以及线程之间的执行与协作
- Triton / TileLang: Program、Block 与 Tile Level 编程
本次课将简单介绍上述内容，帮助大家建立后续学习所需的基本视角，为后续深入学习打下基础。
课前阅读 & 参考资料
- CUDA-From-Correctness-To-Performance-Code/lecture.md
- CUDA Programming Guide
- CUDA C Best Practices Guide
- TileLang Documentation
- Triton Documentation
为什么要用 GPU？
- CPU 大量控制，少量计算；GPU 少量控制，大量计算。（写代码的体验是相反的：CPU 编程更多的侧重计算，GPU 编程更多的侧重控制）
- 更大的吞吐量：GPU 标称的算力是吞吐量。从硬件厂商的角度说，提高吞吐量比降低延迟容易。GPU 不擅长降低延迟，但它非常擅长隐藏延迟。GPU 的设计思路是：“既然延迟降不下来，那我就同时处理足够多的任务，让计算单元在等待数据的时候总有别的活干。”
| 概念 | 含义 | GPU |
|---|---|---|
| 延迟 | 完成一个任务从开始到结束所需的时间 | 😭 |
| 吞吐量 | 单位时间内能完成的任务数量 | 😀️ |
- 更高的内存访问速度：GPU 的主存通常是 HBM（High Bandwidth Memory）。一条 HBM3E 的带宽可以达到 DDR5 的 20 倍。要达到 HBM 标称的访问速度，必须做地址连续的大块访问（coalesced access）。随机小粒度访问会浪费带宽。
“N 方过百万”实现了吗
| 递推式 | GPU |
|---|---|
| $a_{n+1} = \frac{a_n}{1+\sqrt{a_n}}$ | 😭️ |
| $a_{n,m} = a_{n-1, m} + a_{n-1, m-1}$ | 🤔️ |
| $a_n = \sum_{i<n}\frac{1}{a_i+n}$ | 😀️ |
第一个递推式必须先计算前一项才能计算后一项，不能使用 GPU 实现高速的并行计算；第二个递推式虽然可以进行并行优化，但其瓶颈可能是潜在的 memory bound，需要消耗很多资源读取和写回内存；第三个递推式比较适合 GPU 进行并行计算，需要注意的是对于 GPU，除法运算开销较大，可能只有标称的1/8左右。
CUDA 是什么？
CUDA（Compute Unified Device Architecture）
CUDA 是 NVIDIA 提出的通用 GPU 计算平台和编程模型。
2006 年，NVIDIA 发布 CUDA，使程序员能够不依赖图形 API，直接利用 GPU 的高吞吐计算能力执行通用计算任务（GPGPU）。CUDA 旨在将计算任务划分为大量线程，并通过 GPU 硬件调度这些线程，实现高吞吐并行计算。

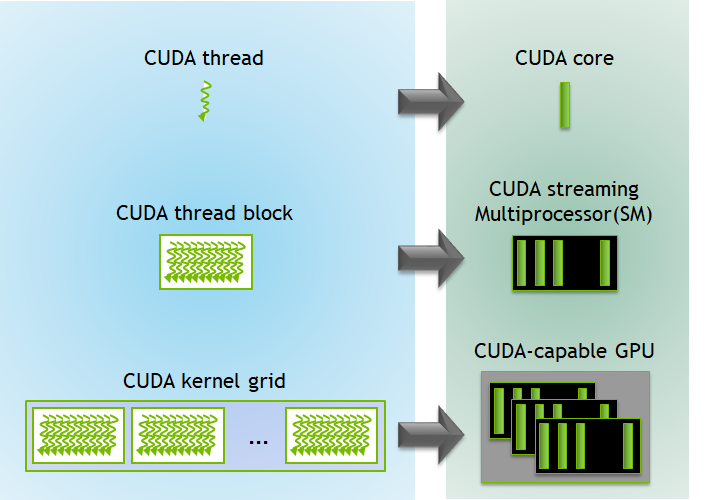

CUDA 执行模型
CUDA 使用 SIMT（Single Instruction Multiple Threads）模型， 程序员编写线程级代码，GPU 将大量线程组织起来执行，多个线程执行相同 kernel，但处理不同数据。CUDA 的层次结构为 thread ⊂ warp ⊂ block ⊂ SM ⊂ grid。
Thread（线程）
Thread 是 CUDA 程序执行的基本单位。每个 thread 执行一份 kernel 代码，每个 thread 拥有自己的寄存器、Thread ID 和局部状态。
Warp（线程束）
Warp 是 GPU 调度和执行的基本单位。一个 warp 通常包含 32 个 thread， 一个 warp 内的 thread 执行相同指令。如果同一个 warp 中线程执行不同分值，可能产生分支发散（Branch Divergence），执行一个分支的线程会等待不执行这个分支的线程，造成执行效率降低。
Block（线程块）
Block（也称 CTA, Cooperative Thread Array）是线程协作的基本单位。一个 block 包含多个 warp，block 内线程可以共享 Shared Memory，使用同步机制。Block 是程序员组织线程协作的主要单位。
SM（Streaming Multiprocessor）
SM 是 GPU 中实际执行 block 的硬件单元，负责调度 warp、执行计算和管理共享资源。
Grid（线程网格）
Grid 是一次 kernel 启动产生的所有 block 的集合。block 数量可以远大于 GPU 中 SM 数量，不应假设 block 之间具有特定的相对顺序，block 之间应当相互独立。

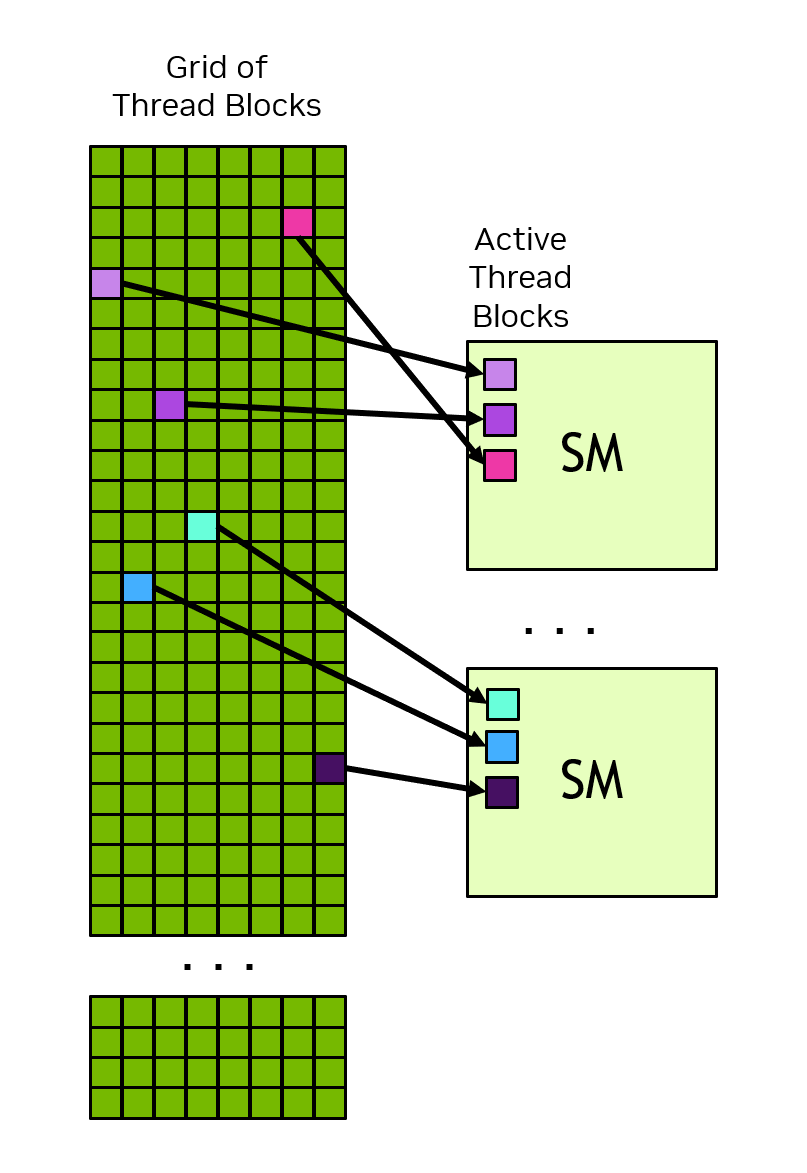

CUDA 的自动可扩展性（Scalability）
CUDA 的一个重要设计：程序员只需要描述 grid/block 结构，不需要关心具体 GPU 有多少 SM。每个 block 都是可以独立执行的程序，block 之间没有数据依赖。Block 可以按照任意顺序调度到任意多个 SM 上，程序（员）不用关心总共有几个 SM。
例如对于一个有8个 block 的程序，在有2个 SM 的 GPU 上，将被分成每个 SM 4个 block；在4个 SM 的 GPU 上，则会被分成每个 SM 2个 block。这一过程不需要修改代码，也不需要重新编译。
CUDA 编译流程
CUDA 扩展了 C/C++ 的语法，代码要保存为 .cu 格式，使用 nvcc 编译器进行编译。.cu 文件中，在 CPU 上运行的称为 Host Code，在 GPU 上运行的成为 Device Code。
PTX（Parallel Thread Execution）是 GPU 的中间表示（IR），也就是所谓高级汇编，具有良好的向后兼容性。CUBIN（CUDA Binary） 是 GPU 的可执行文件，里面包含特定架构机器码，可以直接运行在 GPU 上。
CUDA的编译流程如下图：
CUDA 工作流程概览
CUDA 程序通常采用 CPU + GPU 协同执行模式，CPU 负责控制流程和准备数据（Host），GPU 负责执行大规模并行计算（Device）一次 CUDA 计算任务通常包含以下步骤：
- 在 CPU 上准备数据（Host）：程序首先在 CPU 内存（Host Memory）中分配输入数据、初始化数据、设置计算参数。
- 将数据从 CPU 内存拷贝到 GPU 内存：GPU 拥有独立显存（Device Memory），需要将数据从 CPU 内存通过 PCIe / NVLink 等接口复制。
- 配置 Kernel 启动参数：CUDA Kernel 由大量线程执行，启动时需要指定 grid 和 block 大小（
<<<grid, block>>>）。 - GPU 并行执行 Kernel：GPU 根据定义的 grid、block、warp 和 thread 组织线程执行。
- 将结果从 GPU 传回 CPU：Kernel 完成后，将结果从 GPU 显存复制回 CPU，CPU 得到运行结果。
Kernel：运行在 GPU 上的函数
CUDA 编程的核心是 Kernel。Kernel 是运行在 GPU 上的函数，由 CPU（Host）调用，并由大量 GPU thread 并行执行。
新的关键字
在 CUDA 编程中，CPU 是 host，GPU 是 device。我们通过下面的三个关键字来修饰限定函数执行的位置：
__host__：这类函数和正常函数没有区别，只能被 host 上执行的函数调用。__global__：这类函数可以被任何函数调用，并在 device 上执行。__device__：这类函数只能被 device 上执行的函数调用，并在 device 上执行。
更多请参考 Execution Space Specifier。
定义 Kernel
CUDA Kernel 使用 __global__ 修饰，返回类型必须为 void，由 CPU 调用，在 GPU 上由多个 thread 并行执行。下面的代码是 N 个 CUDA thread 并行计算向量加法：
__global__ void VecAdd(float* A, float* B, float* C)
{
int i = threadIdx.x;
C[i] = A[i] + B[i];
}调用时使用：
VecAdd<<<1, N>>>(A, B, C);CUDA 内存管理 API
CUDA 中 CPU 和 GPU 拥有独立内存，因此需要显式管理数据传输。下面的代码中给出了 CUDA 的内存管理 API：
int main()
{
int n = 1000000;
size_t bytes = n * sizeof(float);
float *h_a = (float*)maloc(bytes);
for (int i = 0; i < n; i++) h_a[i] = 1.0f;
float *d_a;
cudaMalloc(&d_a, bytes);
cudaMemcpy(d_a, h_a, bytes, cudaMemcpyHostToDevice);
cudaMemcpy(h_a, d_a, bytes, cudaMemcpyDeviceToHost);
cudaFree(d_a);
free(h_a);
}Kernel 启动参数
Kernel 的调用形式是：
kernel<<<gridDim, blockDim>>>();其中 grid 的维数就是 block 的数量，block 的维数就是 block 带 thread 数量。可以是 int 或者 dim3 类型，可以支持1-3维的分块。例如矩阵计算通常使用二维：
dim3 block(16, 16); // 16x16 共计256个 blockKernel 中的内置变量
Kernel 中可以直接访问线程和 block 信息：
| 变量 | 含义 |
|---|---|
threadIdx | 当前 thread 在 block 内的位置 |
blockIdx | 当前 block 在 grid 内的位置 |
blockDim | 一个 block 的 thread 数量 |
gridDim | grid 中 block 数量 |
__global__ void MatAdd(float A[N][N], float B[N][N], float C[N][N])
{
int i = threadIdx.x;
int j = threadIdx.y;
C[i][j] = A[i][j] + B[i][j];
}
int main()
{
dim3 threadPerBlock(N, N);
MatAdd<<<1, threadsPerBlock>>>(A, B, C);
}使用多个 Block
实际问题中数据规模通常大于一个 block，一个 block 线程数量有限，因此需要多个 block。线程全局编号：$index = blockIdx × blockDim+threadIdx$
__global__ void MatAdd(float A[N][N], float B[N][N], float C[N][N])
{
int i = blockIdx.x * blockDim.x + threadIdx.x;
int j = blockIdx.y * blockDim.y + threadIdx.y;
if (i < N && j < N)
C[i][j] = A[i][j] + B[i][j];
}
int main()
{
dim3 threadsPerBlock(16, 16);
dim3 numBlocks((N - 1) / threadsPerBlock.x + 1, (N - 1) / threadsPerBlock.y + 1);
MatAdd<<<numBlocks, threadsPerBlock>>>(A, B, C);
}需要注意的是矩阵大小不一定刚好等于 block 大小，多出来的 thread 需要退出。
Warp, SIMT 和 SIMD
什么是 Warp
一个 warp 是 32 个 thread。这32个 tread 必须执行相同的指令。如果出现了分支，分支路径就会串行化，走当前路径的线程被激活，未走当前路径的线程被 mask 掉。图中的代码就会串行的执行两个分支：
同⼀个 block ⾥的 thread 被分到哪个 warp 由如下的 thread ID 决定：ID = threadIdx.x + threadIdx.y * blockDim.x + threadIdx.z * blockDim.x * blockDim.y，其中 ID/32 （向下取整）相同的线程放到一个 wrap 中。
SIMT 与 SIMD
SIMD: Single Instruction Multiple Data
SIMT: Single Instruction Multiple Thread
数据是被动的，线程是主动的。从 CC 7.0 起，每个 thread 有自己的 program counter，也就可以执执行不同的指令。而 SIMD 只有一个 program counter。但是，一个 warp 里每次激活的 thread 应该有相同的 program counter。如果条件分支太多，将导致 program counter 的不同取值太多，那么 SIMT 也是低效的。最有利于 SIMT 发挥效率的编程方式仍然是 SIMD。
Warp Divergence 案例
下图代码中 betterKernel 尽量使得所有线程走相同的分支，即数据分布于 warp 边界对齐。
__global__ void badKernel(float* data, int N) {
int i = blockIdx.x * blockDim.x + threadIdx.x;
if (i < N) {
if (i % 2) data[i] = sqrt(data[i]);
else data[i] = exp(data[i]);
}
}
__global__ void betterKernel(float* data, int N) {
int i = blockIdx.x * blockDim.x + threadIdx.x;
int half = (N + 1) / 2;
if (i < half) {
int target = 2 * i;
data[target] = exp(data[target]);
} else if (i < N) {
int target = 2 * (i - half) + 1;
data[target] = sqrt(data[target]);
}
}Warp-Level Primitives
Warp 内可以高效地进行数据交换和同步，这段代码实现了 reduce 操作，操作后 lane 0 的 val 是操作前的32个 lane 的 val 只和，其他的 lane 的 val 未定义。
#define FULL_MASK 0xffffffff
for (int offset = 16; offset > 0; offset /= 2)
val += __shfl_down_sync(FULL_MASK, val, offset);
Thread Block
Block 协作
Block 内的 thread 比较类似 CPU 的 thread，可以用 shared memory，也有原子操作、内存屏障，线程同步等指令。
__global__ void syncthreads_valid_behavior(int* input_data, int* output_data) {
__shared__ int shared_data[128];
shared_data[threadIdx.x] = input_data[threadIdx.x];
if (blockIdx.x > 0) { // CORRECT, uniform condition across all block threads
__syncthreads();
output_data[threadIdx.x] = shared_data[127 - threadIdx.x];
}
}
__global__ void syncthreads_invalid_behavior(int* input_data, int* output_data) {
__shared__ int shared_data[128];
shared_data[threadIdx.x] = input_data[threadIdx.x];
for (int i = 0; i < blockDim.x; ++i) {
if (i == threadIdx.x) { // WRONG, non-uniform condition
__syncthreads(); // Undefined Behavior
}
}
output_data[threadIdx.x] = shared_data[127 - threadIdx.x];
}Thread Block Cluster
从 CC 9.0 开始，CUDA 引入了⼀个可选的中间层次：Thread Block Cluster。Cluster 中的 block 保证在同⼀个 GPC（Graphics Processing Cluster）上调度，可以实现跨 block 通信。

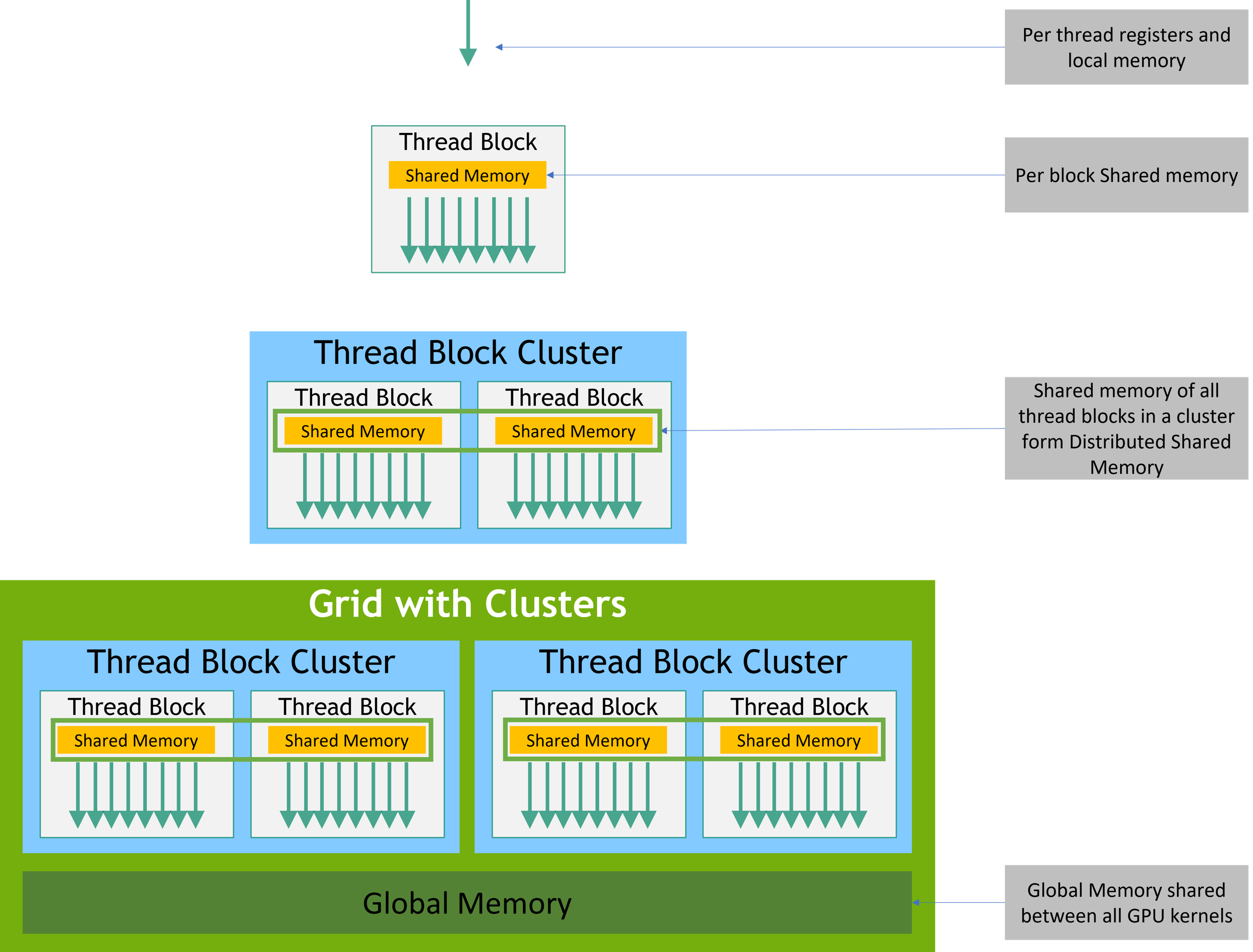

内存层次结构
内存层次结构一览
| 内存类型 | Scope | 生命周期 | 位置 |
|---|---|---|---|
| Global | Grid | Application | Device |
| Constant | Grid | Application | Device |
| Shared | Block | Kernel | SM |
| Local | Thread | Kernel | Device |
| Register | Thread | Kernel | SM |
Shared Memory
Shared Memory 与 L1 Cache 是同一块物理存储器的不同划分，可配置比例。以下代码为使用 shared memory 分块矩阵乘法。
constexpr int TILE_SIZE = 32;
__global__ void gemm_gpu_tiling_kernel(
int* __restrict__ C, // [n, m], on gpu
const int* __restrict__ A, // [n, k], on gpu
const int* __restrict__ B, // [k, m], on gpu
int n, int m, int k // multiples of TILE_SIZE
) {
__shared__ int a_tile[TILE_SIZE][TILE_SIZE];
__shared__ int b_tile[TILE_SIZE][TILE_SIZE];
int my_c_result = 0;
for (int tile_index = 0; tile_index < k / TILE_SIZE; ++tile_index) {
a_tile[threadIdx.y][threadIdx.x] = A[(blockIdx.x*TILE_SIZE + threadIdx.y)*k + (tile_index*TILE_SIZE + threadIdx.x)];
b_tile[threadIdx.y][threadIdx.x] = B[(tile_index*TILE_SIZE + threadIdx.y)*m + (blockIdx.y*TILE_SIZE + threadIdx.x)];
__syncthreads();
for (int i = 0; i < TILE_SIZE; ++i) {
my_c_result += a_tile[threadIdx.y][i] * b_tile[i][threadIdx.x];
}
__syncthreads();
}
C[(blockIdx.x*TILE_SIZE + threadIdx.y)*m + (blockIdx.y*TILE_SIZE + threadIdx.x)] = my_c_result;

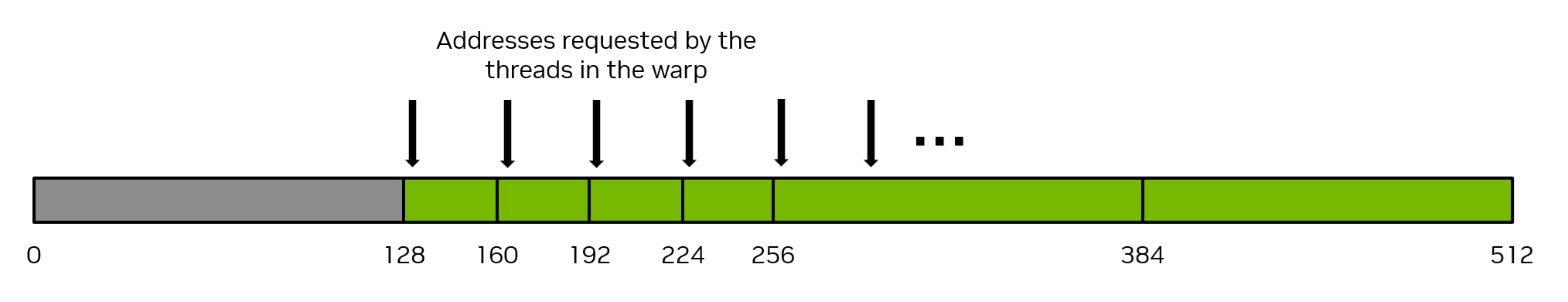

}全局内存访问的 coalescing
全局内存的访问效率取决于访问模式。GPU 会将 warp 中的32个线程的访存请求合并为尽量少的 transcactions。一次transaction 是32字节，起始地址是32字节的倍数。这有点像 CPU 的缓存⾏机制，不过 GPU ⾃⼰的缓存⾏还要复杂⼀点：L1 缓存⾏ 128 字节，L2 缓存⾏ 32 字节。

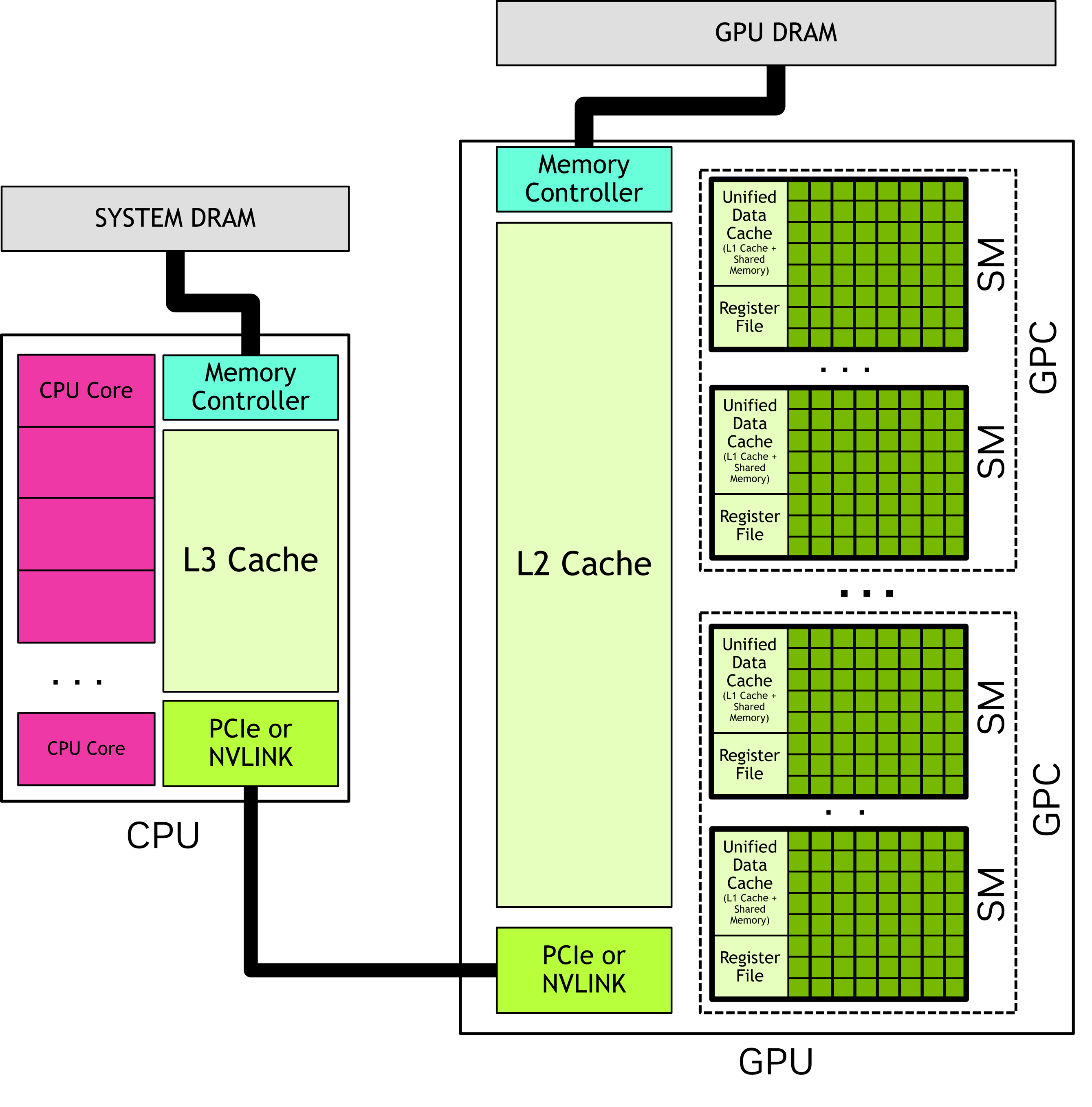

GPU 的硬件实现

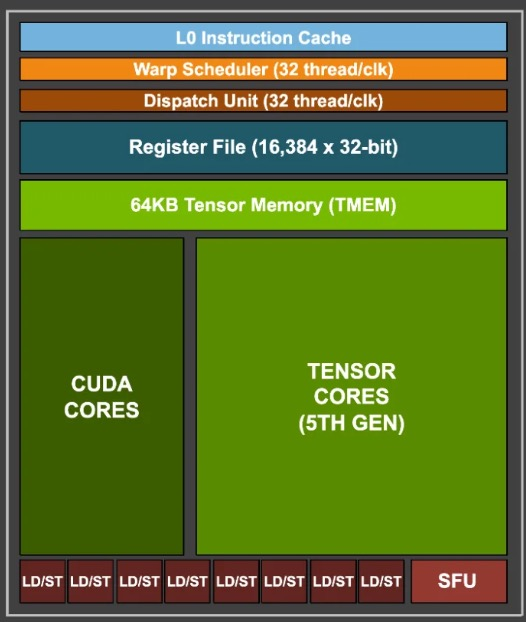

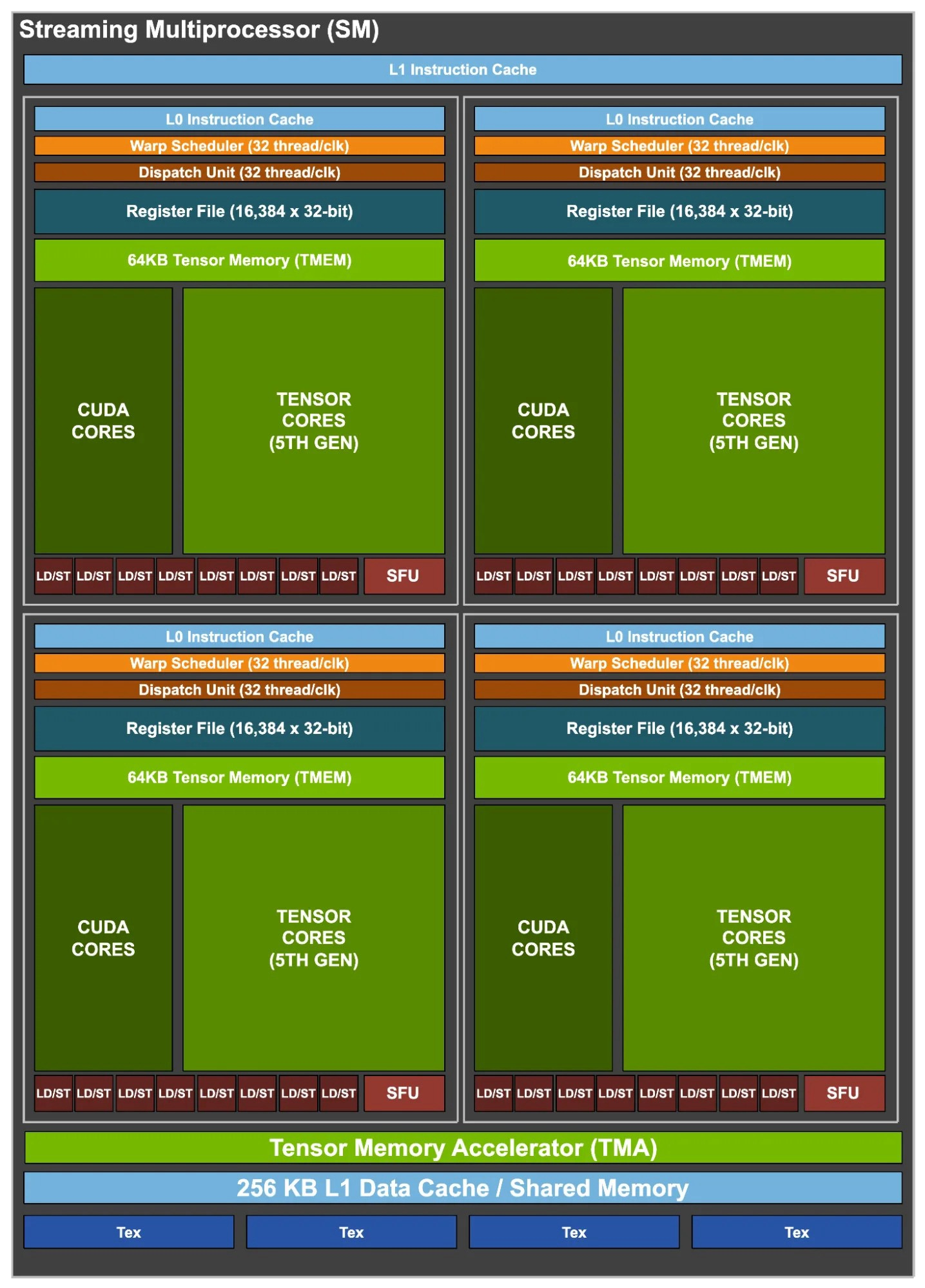

SM 的内部结构——以 Blackwell Ultra 为例
- SFU：Special Function Units（近似倒数、平方根倒数、sin……）
- Tex：Texture
- 共128个 CUDA Cores 用于32位及更低精度计算

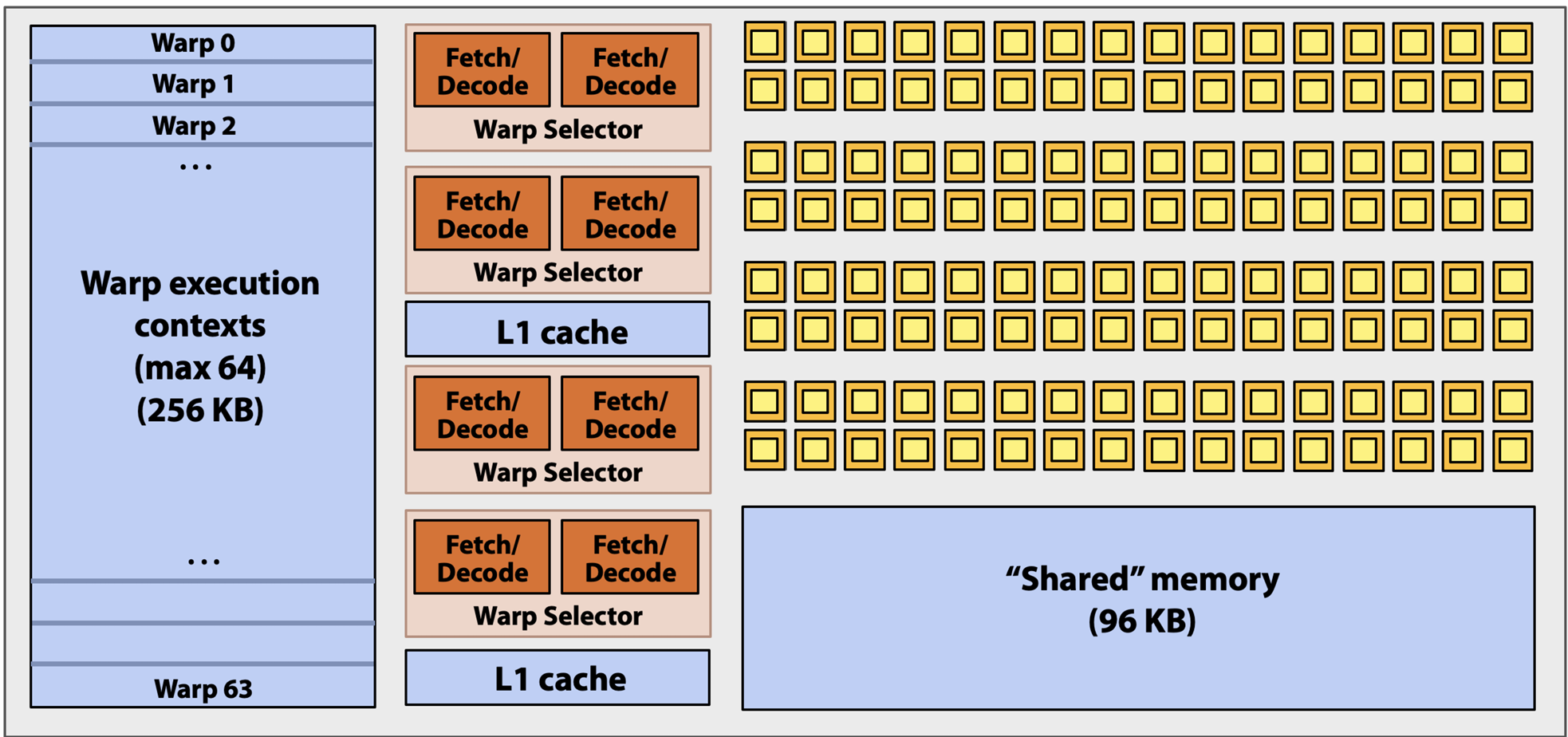

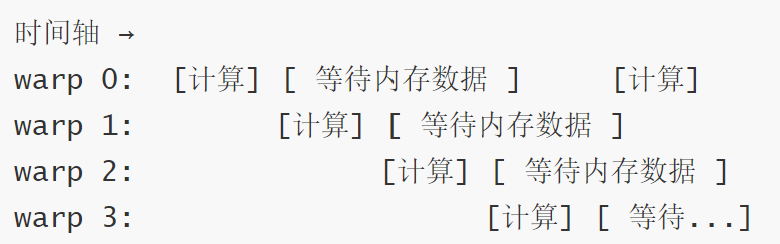

Warp 调度
问题：CUDA Core 的运算速度极快，但 Global Memory 的延迟是几百个周期。如果 warp 发了⼀个访存请求后就干等着，计算单元就空闲了。
解决方案：Warp 调度器维护着比计算单元多得多的 warp。
- 当一个 warp 因为访存被阻塞时，调度器立即切换到另一个可执行的 warp
- 硬件维护了所有 warp 的寄存器状态，上下文切换开销很低
- 这使得计算单元和内存带宽都能尽量保持满负载
- ⽤吞吐量掩盖延迟
Occupancy：GPU 资源利用率
CUDA 程序执行效率不仅取决于线程数量，还取决于 GPU 中资源的利用情况。GPU 的执行单位是 SM。一个 SM 可以同时驻留多个 Block、Warp 和 Thread，但是 SM 内部资源有限，因此，一个 Kernel 能同时运行多少线程受到资源限制。
Occupancy 是活动的 warp 数量与 SM 最大支持的 warp 数量的比值。Occupancy 表征了 GPU 程序的实际使用率。高 Occupancy 可以隐藏 Memory Latency、提高计算资源利用率，并减少等待时间。
SM 的资源限制
一个 SM 能容纳的 block 数量受到多个因素限制：
- 最大线程数量
maxThreadsPerMultiProcessor - 最大 Block 数量
maxBlocksPerMultiProcessor - Shared Memory 限制
sharedMemPerMultiprocessor - Register 限制
regsPerMultiprocessor
我们可以使用下面的方法科学调块长：
int minGridSize, blockSize;
cudaOccupancyMaxPotentialBlockSize(&minGridSize, &blockSize, myKernel, 0, 0);
int numBlocks;
cudaOccupancyMaxActiveBlocksPerMultiprocessor(&numBlocks, myKernel, blockSize, 0);优化方向
CUDA Kernel 的性能优化目标是充分利用 GPU 的并行计算能力，同时减少计算和访存中的瓶颈。主要优化方向包括：
- 最大化并行执行：GPU 的计算能力来自大量 thread 并行执行。我们需要提供足够数量的 thread/block，充分利用 SM 计算资源以提高 Occupancy。
- 优化内存访问：GPU 中计算速度远高于全局内存访问速度。合并访问（Memory Coalescing）和使用 Shared Memory 都可以优化访问速度。
- 减少 Warp Divergence：保持 warp 内控制流一致。
- 利用专用硬件：Tensor Core
CUDA API 选讲
错误检查
cudaError_t err = cudaMalloc(&d_A, N * sizeof(float));
if (err != cudaSuccess) {
fprintf(stderr, "CUDA error: %s\n", cudaGetErrorString(err));
exit(EXIT_FAILURE);
}#define CUDA_CHECK(expr_to_check) do { \
cudaError_t result = expr_to_check; \
if(result != cudaSuccess) \
{ \
fprintf(stderr, \
"CUDA Runtime Error: %s:%i:%d = %s\n", \
__FILE__, \
__LINE__, \
result, \
cudaGetErrorString(result)); \
} \
} while(0)事件计时
cudaEvent_t start, stop;
cudaEventCreate(&start);
cudaEventCreate(&stop);
cudaEventRecord(start);
myKernel<<<grid, block>>>(d_A, d_B, d_C);
cudaEventRecord(stop);
cudaEventSynchronize(stop);
float milliseconds = 0;
cudaEventElapsedTime(&milliseconds, start, stop);
printf("kernel time: %f ms\n", milliseconds);
cudaEventDestroy(start);
cudaEventDestroy(stop);Stream
CUDA Stream 是一种命令队列。不同 Stream 的 kernel 可以并发执行，只要 SM 有资源。
cudaStream_t stream1, stream2;
cudaStreamCreate(&stream1);
cudaStreamCreate(&stream2);
kernel1<<<grid, block, 0, stream1>>>(...);
kernel2<<<grid, block, 0, stream2>>>(...); // 可能与 kernel1 并发
// 第三个启动参数是动态 shared memory 大小
cudaStreamSynchronize(stream1);
cudaStreamSynchronize(stream2);
cudaStreamDestroy(stream1);
cudaStreamDestroy(stream2);统一内存
通过 cudaMallocManaged 分配统一内存，CPU 和 GPU 自动共享数据，无需手动 cudaMemcpy。也可以用 __managed__ 修饰变量，但存在一些限制。
float *x;
cudaMallocManaged(&x, N * sizeof(float));
cudaFree(x);多卡编程
cudaSetDevice(0); // Set device 0 as current
float* p0;
size_t size = 1024 * sizeof(float);
cudaMalloc(&p0, size); // Allocate memory on device 0
cudaSetDevice(1); // Set device 1 as current
float* p1;
cudaMalloc(&p1, size); // Allocate memory on device 1
cudaSetDevice(0); // Set device 0 as current
MyKernel<<<1000, 128>>>(p0); // Launch kernel on device 0
cudaSetDevice(1); // Set device 1 as current
cudaMemcpyPeer(p1, 1, p0, 0, size); // Copy p0 to p1
MyKernel<<<1000, 128>>>(p1); // Launch kernel on device 1cudaSetDevice(0); // Set device 0 as current
float* p0;
size_t size = 1024 * sizeof(float);
cudaMalloc(&p0, size); // Allocate memory on device 0
MyKernel<<<1000, 128>>>(p0); // Launch kernel on device 0
cudaSetDevice(1); // Set device 1 as current
cudaDeviceEnablePeerAccess(0, 0); // Enable peer-to-peer access
// with device 0
// Launch kernel on device 1
// This kernel launch can access memory on device 0 at address p0
MyKernel<<<1000, 128>>>(p0);
